鋼結構室外走廊施工

（1）機械設備

半自動切割機、手抬壓杠鉆、磨光機、角向磨光機、25t輪式起重機、載重汽車，平板拖車，電焊、氣焊設備等。

（2）主要機具

楔鐵、滑輪、倒鏈、千斤頂、電弧氣刨、鋼絲繩、卡環、繩夾、塞尺、鋼卷尺以及水準儀、塔尺等。

（3）制作工藝流程

原材料在廠家按設計要求進行矯正、放樣、 下料（剪切和氣割），零件平直除渣 、刨邊、鉆孔，半成品分類堆放，清理坡口油銹，鋼板接料、焊接，超聲波探傷、矯平，焊縫檢查，檢查幾何尺寸。符合設計及規范要求后將半成品運至現場。

（4）在廠家加工時應注意以下幾點：

①、端銑對設計要求刨平、切割后對局部不平處用角向磨光機進行修磨。

②、鉆孔特別是群孔和排孔，要求孔距準確，可采用鉆床，可使用鋼板疊送鉆孔法。鉆孔完后應去掉毛刺。

③、刨邊焊接坡口用刨邊機刨邊、刨坡口。不能采用刨邊機和刨床刨的坡口，可用半自動切割機割出坡后，再以磨光機修磨，刨邊必須注意坡口角度正確。

（5）材料進場后，須分批、分類放，不能立即使用時應整齊堆放并以帆布或膠布覆蓋。為保持干燥必須鋪設枕木，材料不得接觸地面。

（6）鋼材半成品吊裝。采用25t輪胎式起重機。吊裝前應在模板上按設計要求的彈線，吊裝時采用單榀吊裝，吊點采用四點綁扎，綁扎點應用軟材料墊至其中以防鋼構件受損。起吊時先將構件吊離地面50cm左右，然后徐徐升鉤，將構件吊至天橋以上，再用溜繩旋轉構件使其對準安裝部位，落鉤時應緩慢進行，就位后采取點焊的方式臨時固定，同時用掛線錘檢查進行垂直度校正，符合設計及規范要求后再進行焊接。

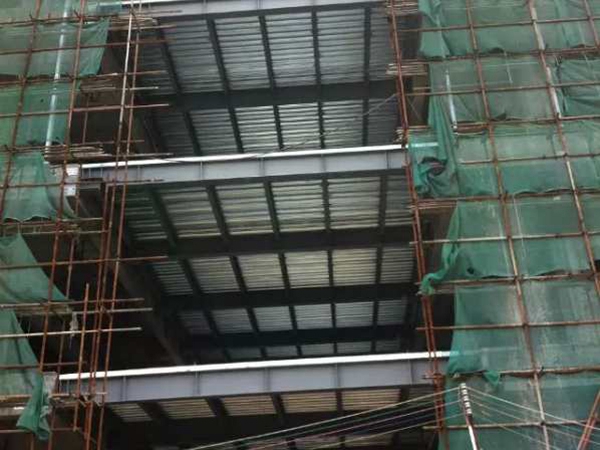

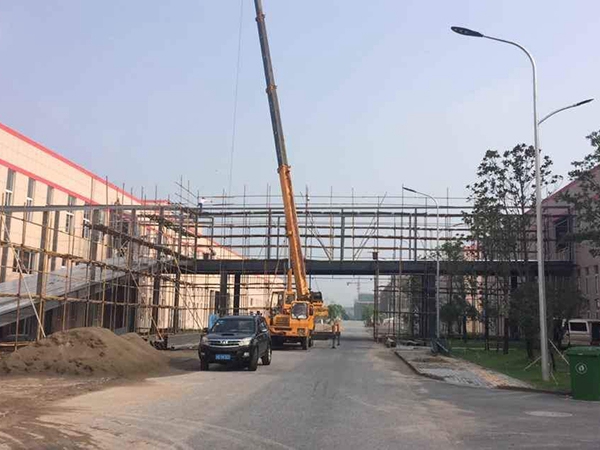

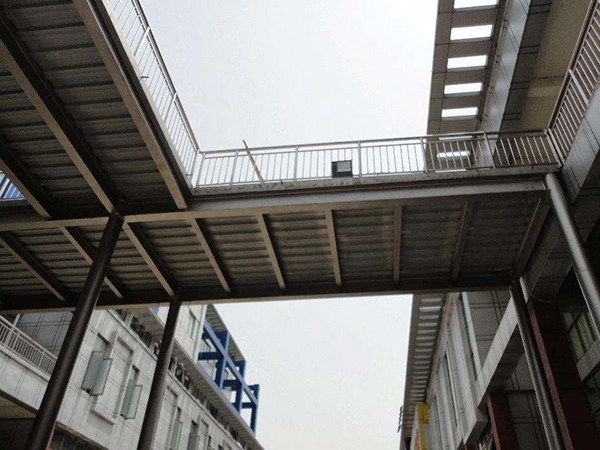

鋼結構室外走廊施工圖片
